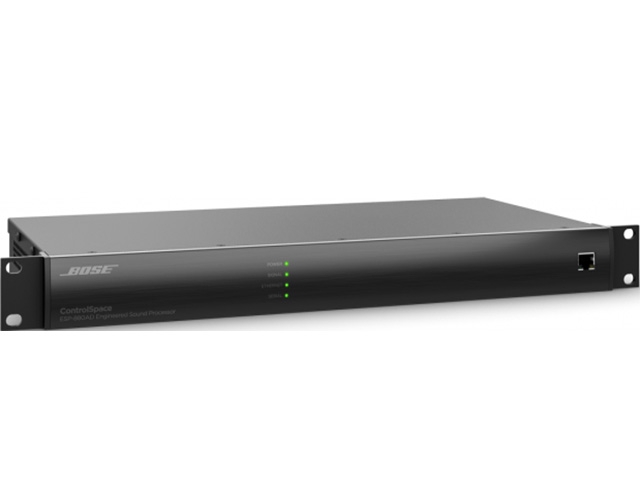

BOSE ControlSpace ESP-880AD 音頻信號處理器
BOSE ControlSpace ESP-880AD 音頻信號處理器于 ESP-880A的基礎上，前面板增加一個 RJ-45 以太網連接，功能上有細微的增強，可通過使用 Bose ControlSpace Designer 軟件配置和控制 ESP-880AD，自動話筒混音器、多段圖示和參量均衡、Bose 揚聲器庫、信號發生器、路由、混音器、AGC、音頻強切、門限、壓縮器、音源選擇器和延時等多種信號處理模塊可為一般音頻應用提供更加卓越的功能。
BOSE ControlSpace ESP-880AD 音頻信號處理器技術參數
信號處理器：32位定點/浮點DSP+ARM，456MHz；
輸入通道：8路模擬（平衡，麥克風/線路電平），32路Dante；
PC配置軟件：ControlSpace Designer軟件；
動態范圍：>115dB，A-計權，20Hz–20kHz，模擬直通；
輸出通道：8路模擬（平衡，線路電平），8路AmpLink，32路Dante 。
BOSE ControlSpace ESP-880AD 音頻信號處理器關鍵特性
① 高質量模擬電路提供麥克風和線路電平輸入/輸出，具有超低噪聲和 115 dB 動態范圍。
② 先進的數字信號處理功能支持 48 kHz 采樣率/24 位的音頻，使用浮點開放架構式數字信號處理器，并可在低延遲條件下運行實現音響系統精度。
③ 集成 Dante? 音頻網絡支持 32x32 音頻通道，可連接至其他啟用 Dante 的產品。
④ 集成 AmpLink 接口使用標準 CAT 5 線纜，可向兼容的 Bose 功放發送多達 8 通道的低延遲、未壓縮的數字音頻。
⑤ Bose ControlSpace Designer 軟件支持自動麥克風混音器、多段圖示和參量均衡、Bose 揚聲器庫、信號發生器、路由、混音器、AGC、音頻強切、門限、壓縮器、音源選擇器和延時等多種信號處理模塊。

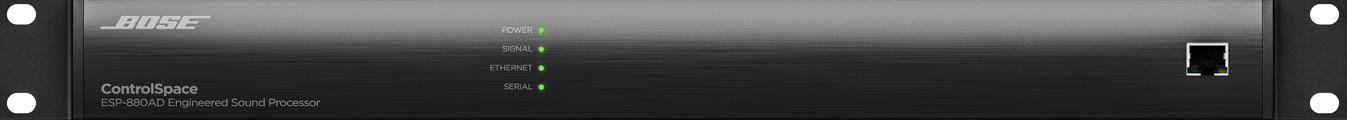

⑥ 前面板 RJ-45 以太網連接支持本地化配置和監控，同時可直通至后面板網絡端口。
⑦ 多種控制選項：ControlSpace ESP 產品與可編程的 Bose CC-64 和 CC-16 控制器、ControlCenter 區域控制器和 ControlSpace Remote 客戶端兼容。
⑧ 支持行業標準控制系統通過板載 RS-232 和以太網接口，使用通用串口協議與行業標準控制系統相集成，配備兼容 AMX 和基于 Crestron 的系統的驅動器。
BOSE ControlSpace ESP-880AD 音頻信號處理器產品參數
集成數字信號處理器
信號處理器/CPU： 32 位定點/浮點 DSP + ARM，456 MHz；
最大計算能力： 3.6 GIPS / 2.7 GFLOPS ；
延時：43s；
音頻延遲： 860 μs（模擬輸入至模擬輸出）；
A/D 和 D/A 轉換器： 24 位；
采樣率： 48 kHz；
音頻性能規格
頻率響應： 20 Hz - 20 kHz (+0.3 dB/-0.5 dB) ；
THD+N： < 0.002 %（+4 dBu 時，A 計權/20 Hz 至 20 kHz）；
通道隔離（串?dāng)_）： < -105 dB（+4 dBu 輸入和輸出電平時，1 kHz）；
動態范圍 ：> 115 dB A 計權 20 Hz – 20 kHz，模擬直通；

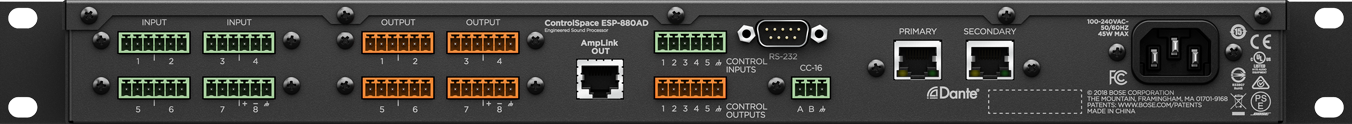

模擬音頻輸入
輸入通道： 8路模擬輸入（兩路非平衡、兩路平衡）；
輸入接口：3.81 毫米 Phoenix Contact?，6 針；
輸入阻抗： 12 kΩ @ 1 kHz（激活或不激活幻象電源）；
最大輸入電平： +24 dBu；
同等輸入噪聲： <-119 dBu（22Hz - 20 kHz，150 Ω 輸入，64 dB 增益）；
幻象電源： +48V、每通道最大 10mA、每個輸入可選；
Pre-Gain 設置： 0 / +14 / +24 / +32 / +44 / +54 / +64 dB；
模擬音頻控制
輸出通道： 8路模擬（平衡式，線路電平）；
輸出接口：3.81 毫米 Phoenix Contact，6 針（模擬）；
輸出阻抗： 66 Ω ；
最大輸出電平 +24 dBu；
數字音頻
Bose AmpLink：8 通道輸出，<21 μs 延時，需使用屏蔽式 CAT 5/6；
Dante：32x32，主口/備口，Gigabit；
控制輸入
輸入（控制）： 5 路模擬輸入或數字輸入，2 kΩ 內部上拉電阻可達 5 V，3.81 毫米 Phoenix Contact，6 針；
模擬輸入電壓范圍 ：0 V 到 3.3 V（最大 5 V）；
數字輸入電壓范圍： 0 V 到 3.3 V（閾值電壓為 1.6 V）；
控制輸出
輸出（控制）： 5 路數字輸出，3.81 毫米 Phoenix Contact，6 針；
輸出電壓/電流 ：高：8 V（開路），2.5 V @ 10 mA；低：100 mA 時< 1 V（24 V 直流最大電源電壓）；
指示燈和控制
LED 狀態指示燈 ：電源/狀態、信號、以太網、串口（RS-232 + CC-16）；
音頻信號指示： 綠色（-60 至 -20 dBFS）、黃色（-20 至 -2 dBFS）、紅色（-2 dBFS 至0dBFS）；
電氣規格
電源電壓： 100 VAC 至 240 VAC， 50/60 Hz ；
交流電功耗：35W（最大）；
電源接口 ：IEC 60320-C14（插座）；
功率損耗： 22 W（75 BTU/小時，19 kcal/小時）；
物理參數尺寸
（高 x 寬 x 深）： 44 × 483 × 215 毫米；
凈重 ：2.6 千克（5.8 磅）；
運行溫度： 0 °C 至 40 °C（32 °F 至 104 °F）；
冷卻系統 ：主動式，側通風帶風扇；
存儲溫度： -40 °C 至 70 °C（-40 °F 至 158 °F）；
濕度： 80%（無冷凝）
常規
PC 配置軟件： ControlSpace Designer 軟件，5.4 或更高版本；
網絡控制： 以太網 (RJ-45)，100 Mbps （前網口），Gigabit（后網口）；
通信端口： RS-232 (DB9M, DTE)，Bose CC-16（3.81 毫米 Phoenix Contact，3 針）。
